TP - Plus court chemin☘

Téléchargez le module TAD_GraphesPonderes.py qui contient une implémentation orientée objet de graphe pondéré et placez ce module dans le répertoire [E04-Algo_Graphes].

Voici l'interface de ce module :

Méthode/Opérations Description
G = GraphePondere(dico) Initialisation d'un graphe pondéré sous la forme d'un dictionnaire dont
  • les clefs sont les sommets du graphe ;
  • les valeurs sont un dictionnaire dont :
    • les clefs sont les voisins (les successeurs) du sommet
    • les valeurs sont les poids des arêtes correspondantes
Le paramètre dico est initialisé à None par défaut;
G.est_vide() Renvoie True si le graphe est vide, False sinon.
G.sommets() Renvoie le tableau des sommets, sous la forme d'une liste Python.
G.est_oriente() Renvoie True si le graphe est orienté, False sinon.
G.aretes() Renvoie le tableau des arêtes (des arcs si le graphe est orienté), sous la forme d'une liste Python de couples de sommets.
G.voisins_poids(S) Renvoie le dictionnaire où chaque voisin ( successeur si le graphe est orienté) du sommet S passé en paramètre est associé au poids de l'arête (de l'arc) reliant ce voisin à S.
Affichage

Pour visualiser ce graphe, la fonction print() réalise un affichage compatible avec l'application en ligne GraphViz.

Ce TP a pour but de vous faire programmer l'algorithme de Dijkstra appliqué aux graphes pondérés (de poids positifs) étudié en cours.
Pour faciliter ce travail, il est conseillé d'utiliser et compléter le fichier « à trous » : TPE04.20.py.

Partie A - Préparer les graphes de test☘

Afin de tester chacune des fonctions à programmer dans ce TP et vous familiariser avec l'interface, programmez les deux graphes ci-dessous dans le « main » de votre programme.

Conseils

  1. Dans le dictionnaire, placez les voisins (les successeurs) par ordre alphabétique.
  2. Affichez chaque graphe avec GraphViz afin de vérifier votre travail.

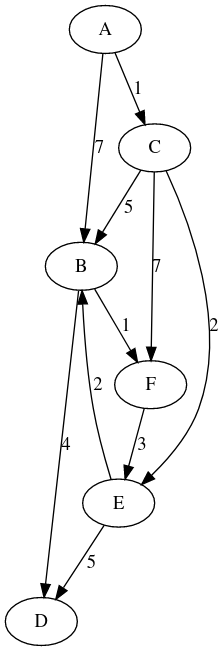

  1. Graphe n°1 Premier graphe

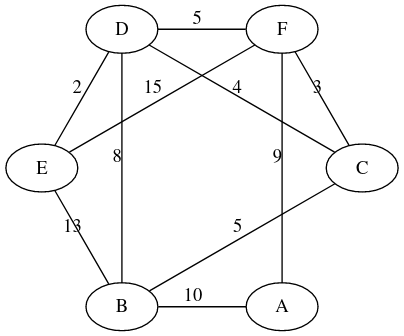

  2. Graphe n°2 Second graphe

Partie B - Algorithme de Dijkstra☘

Dans cette partie, vous allez compléter, au fur et à mesure des questions, la définition de la fonction dijkstra() qui renverra un dictionnaire associant à chaque sommet du graphe sa distance minimale au sommet de référence passé en paramètre.

Initialisation☘

Complétez l'initialisation des données dans la fonction dijkstra() qui prend en paramètres un graphe et un sommet de ce graphe. Cette initialisation va créer et (pour l'instant) renvoyer trois données :

  • un dictionnaire distance qui, à chaque sommet du graphe, associe +\infty hormis le sommet passé en paramètre à qui est associée la valeur 0 ;
  • un tableau deja_traites, pour l'instant vide, mais qui contiendra les sommets déjà traités au cours de l'exécution de l'algorithme ;
  • un tableau a_traiter, pour l'instant constitué de tous les sommets du graphe, mais qui se « videra » au cours de l'exécution de l'algorithme.
1
2
3
4
5
6
7
8
9
def dijkstra(graphe, sommet):
    """
    graphe - Graphe, graphe pondéré orienté ou non orienté
    sommet - Un sommet du graphe
    Sortie: tuple, triplet contenant :
            - dictionnaire distance contenant les associations {s: distance_minimale_entre_sommet_et_s}
            - tableau deja_traites contenant les sommets déjà traités
            - tableau a_traiter contenant les sommets encore à traiter
    """

Plan de test

>>> dijkstra(G1, 'A')
({'A': 0, 'B': inf, 'C': inf, 'D': inf, 'E': inf, 'F': inf},
 [],
 ['A', 'B', 'C', 'D', 'E', 'F'])

>>> dijkstra(G2, 'D')
({'A': inf, 'B': inf, 'C': inf, 'D': 0, 'E': inf, 'F': inf},
 [],
 ['A', 'B', 'C', 'D', 'E', 'F'])
Une piste

L'infini est obtenu à l'aide de l'instruction float('inf').

Sommet de plus petit poids☘

Pour mettre en oeuvre l'algorithme, il faut être en mesure d'identifier le sommet non encore sélectionné dont le « poids » (distance au sommet de référence) est le plus petit.

Pour cela, complétez la définition de la fonction sommet_poids_mini() en respectant ses spécifiactions.

1
2
3
4
5
6
7
def sommet_poids_mini(tab, dico):
    """
    tab - list, tableau des sommets encore à traiter
    dico - dict, dictionnaire de la forme {sommet: poids}
    Sortie: sommet - le sommet de tab ayant le poids minimal dans
            le dictionnaire dico
    """

Plan de test

>>> distance = {'A': 6, 'B': 1, 'C': 3, 'D': 2, 'E': 7, 'F': 4}

>>> a_traiter = ['A', 'C', 'E', 'F']

>>> sommet_poids_mini(a_traiter, distance)
'C'

>>> a_traiter = ['B', 'C', 'D', 'E']

>>> sommet_poids_mini(a_traiter, distance)
'B'

Mise en œuvre de l'algorithme☘

Dans le corps de la fonction dijkstra(), supprimez le renvoi du dictionnaire distance et des tableaux deja_traites et a_traiter puis mettez en œuvre l'algorithme suivant :

Tant qu'il reste des sommets non traités :
    Sélectionner le sommet non traité de poids minimum
    Pour chaque voisin (non encore traité) de ce sommet :
        Si le poids du voisin est supérieur à la somme du poids du sommet et du poids de l'arête entre eux
            Alors le poids du voisin est remplacé par cette somme
    Marquer le sommet comme traité
Renvoyer le dictionnaire de distances

On met donc à jour le docstring de la fonction dijkstra() :

1
2
3
4
5
6
7
def dijkstra(graphe, sommet):
    """
    graphe - Graphe, graphe pondéré orienté ou non orienté
    sommet - Un sommet du graphe
    Sortie: dict, dictionnaire contenant les associations
            {s: distance_minimale_entre_sommet_et_s}
    """

Plan de test

>>> dijkstra(G1, 'A')
{'A': 0, 'B': 5, 'C': 1, 'D': 8, 'E': 3, 'F': 6}

>>> dijkstra(G2, 'D')
{'A': 14, 'B': 8, 'C': 4, 'D': 0, 'E': 2, 'F': 5}

Partie C - Reconstruire les chemins☘

  1. Complétez la définition de la fonction dijkstra2() qui implémente le même algorithme que dijkstra(), en renvoyant cette fois-ci un dictionnaire des prédecesseurs de chaque sommet en plus du dictionnaire des distances.
    Le prédécesseur du sommet de référence sera None.

    1
2
3
4
5
6
7
8
    def dijkstra2(graphe, sommet):
    """
    graphe - Graphe, graphe pondéré orienté ou non orienté
    sommet - Un sommet du graphe
    Sortie: tuple, couple de dictionnaires
            Le premier contenant les associations {s: distance_minimale_entre_sommet_et_s}
            Le second contenant les associations {s: predecesseur_de_s_dans_le_chemin_correspondant_à_cette_distance}
    """

    Plan de test

    >>> dijkstra2(G1, 'A')
({'A': 0, 'B': 5, 'C': 1, 'D': 8, 'E': 3, 'F': 6},
 {'A': None, 'B': 'E', 'C': 'A', 'D': 'E', 'E': 'C', 'F': 'B'})

>>> dijkstra2(G2, 'D')
({'A': 14, 'B': 8, 'C': 4, 'D': 0, 'E': 2, 'F': 5},
 {'A': 'F', 'B': 'D', 'C': 'D', 'D': None, 'E': 'D', 'F': 'D'})

  2. En utilisant les dictionnaires renvoyés par la fonction précédente, complétez la définition de la fonction reconstruire_chemin() qui renvoie un arbre (sous forme de graphe pondéré ) de racine le sommet de référence et dont les branches forment les chemins les plus courts dans le graphe à partir de ce sommet.

    1
2
3
4
5
6
7
    def reconstruire_chemin(graphe, sommet):
    """
    graphe - Graphe, graphe pondéré orienté ou non orienté
    sommet - Un sommet du graphe
    Sortie: Graphe - graphe pondéré correspondant à l'arbre couvrant
            minimal obtenu en appliquant l'algorithme de Dijkstra
    """
    Test n°1

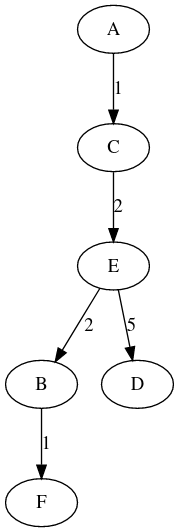

    >>> arbre1 = reconstruire_chemin(G1, 'A')
>>> print(arbre1)
digraph G {
A -> C [label=1] ;
B -> F [label=1] ;
E -> B [label=2] ;
E -> D [label=5] ;
C -> E [label=2] ;
}
    On obtient le graphe ci-dessous : Premier graphe

    Test n°2

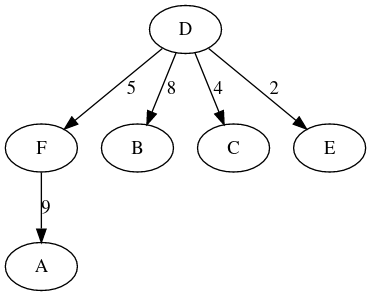

    >>> arbre2 = reconstruire_chemin(G2, 'D')
>>> print(arbre2)
digraph G {
F -> A [label=9] ;
D -> B [label=8] ;
D -> C [label=4] ;
D -> E [label=2] ;
D -> F [label=5] ;
}
    On obtient le graphe ci-dessous : Premier graphe

    Test n°3

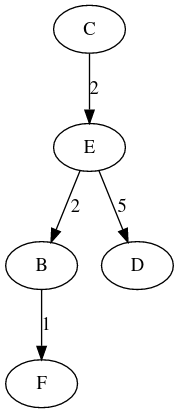

    >>> arbre3 = reconstruire_chemin(G1, 'C')
>>> print(arbre3)
digraph G {
B -> F [label=1] ;
E -> B [label=2] ;
E -> D [label=5] ;
C -> E [label=2] ;
}
    On obtient le graphe ci-dessous : Premier graphe
