Algorithmes sur les graphes

Ce chapitre présente quelques algorithmes de référence sur les graphes.

Parcours en largeur

A partir d'un sommet initial, ce parcours s’effectue selon la distance (en nombre d'arêtes intermédiaires) au sommet initial (A dans l'exemple ci-dessous).

Parcours en largeur

Parcours en profondeur

A partir d'un sommet initial, ce parcours s’effectue tant qu'il y a un voisin non exploré puis revient en arrière (backtrack).

Parcours en profondeur01 Parcours en profondeur02 Parcours en profondeur03 Parcours en profondeur03

Ce parcours peut s'effectuer de manière itérative comme récursive.

  • En version itérative, le « dernier » voisin est visité en premier.
  • En version récursive, on visite d’abord le « premier » voisin.

Détection de cycle

Le parcours en profondeur permet de déterminer s’il existe un chemin dans le graphe entre deux sommets distincts. Il permet donc aussi de déterminer si le graphe comporte un cycle.

Détection de cycle 01 Détection de cycle 02 Détection de cycle 03

Plus court chemin

Lorsque toutes les pondérations d'un graphe pondéré sont positives, l’algorithme de Dijkstra (1959) permet d’obtenir ce plus court chemin entre un sommet initial S et chacun des sommets accessibles depuis S.

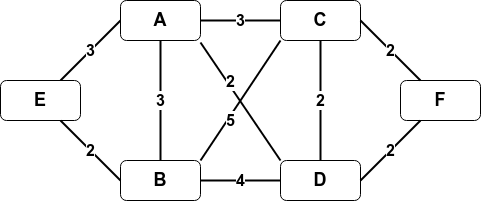

Dijkstra 01

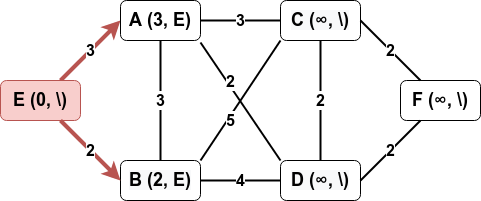

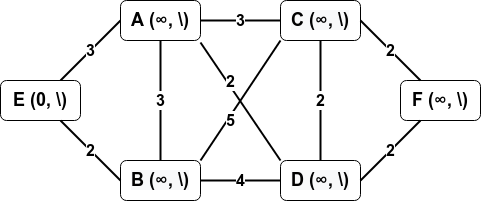

  1. Initialisation Dijkstra 02

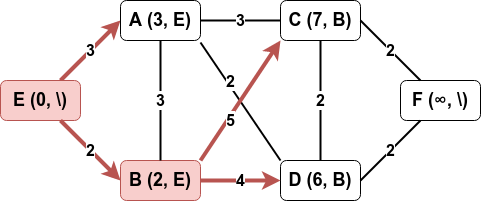

  2. On sélectionne E et on actualise la marque de ses voisins : Dijkstra 03

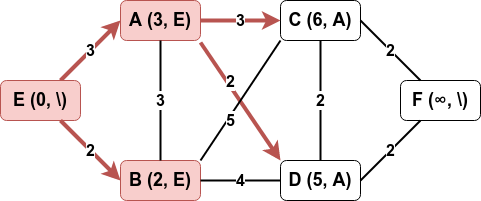

  3. Parmi les non visités, on visite celui qui a la marque la plus petite et on traite ses voisins non encore visités. La marque de A reste inchangée puisque qu’elle est inférieure à la somme de la marque de B avec le poids de l’arête A – B. Dijkstra 04

  4. Parmi les non visités, on visite celui qui a la marque la plus petite et on traite ses voisins non encore visités : on modifie les marques de C et D. Dijkstra 05

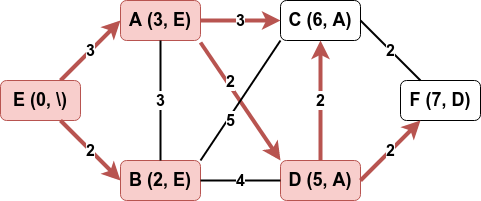

  5. On continue : Dijkstra 06

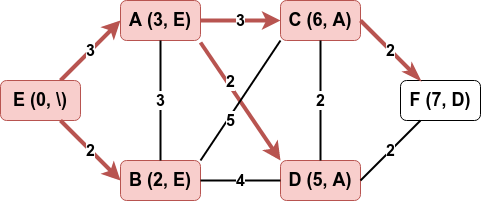

  6. On continue : Dijkstra 07

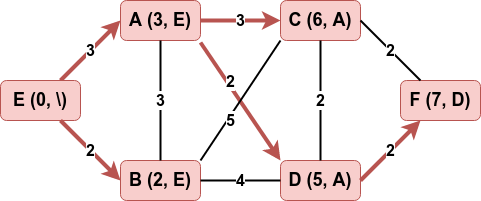

  7. Dernière étape : Dijkstra 08
