TP - Portes usuelles avec Logisim

Dans le dossier [NSI], créez le dossier [E07-Circuits_Logiques].
Dans ce dossier, enregistrez chaque schéma logisim que vous allez créer sous le nom donné au titre de la partie sans espace (par exemple, porte_non, porte_ou, etc...).

Ce TP est un « tutoriel » qui a pour but de vous faire découvrir pas à pas quelques unes des fonctionnalités du logiciel logisim qui permet de simuler des circuits logiques.

Il est conseillé de tester et d'expérimenter chacune des portes suivantes avant de se lancer dans des circuits plus complexes.

La porte NON

Dans cette première partie, nous allons réaliser une simulation de « circuit » avec une entrée (forme carrée), une sortie (forme ronde) et une porte NOT.

Le but est de réaliser le schéma ci-dessous, pour lequel l'entrée est à 0, la sortie est à 1 :

Porte NON

  1. Sélectionnez par un clic une entrée dans le bandeau horizontal puis placez-là par un clic dans l'espace de simulation.

  2. Sélectionnez par un clic une sortie dans le bandeau horizontal puis placez-là par un clic dans l'espace de simulation.

  3. Dans le bandeau vertical, déployez le menu [Gates] et sélectionnez la porte « NON » (NOT Gate) : Porte NON

  4. Tirez ensuite des fils par simple « clic continu » entre l'entrée et la porte NON, puis entre la porte NON et la sortie.

    Fichier obtenu

    On obtient ce fichier logisim.

  5. Si vous passez l'entrée à 1 (dans logisim, cliquez sur l'icône en forme de main puis sur l'entrée ), quelle sera la valeur à la sortie ?

    Réponse

    La valeur de sortie sera bien sûr à 0. Porte NON

La porte OU

  1. Réalisez le schéma ci-dessous, qui présente une simulation de « circuit » avec une porte OR. Porte OU

    Fichier obtenu

    On obtient ce fichier logisim .

  2. Sur le schéma précédent, les deux entrées sont à 0, la sortie à 0.
    Donnez les autres possibilités (entrées 0, 1 - entrées 1, 0 - entrées 1, 1).

    Réponse

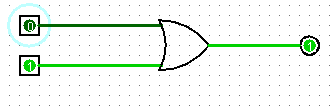

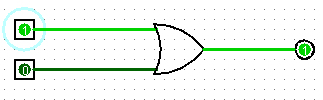

    Porte OU Porte OU Porte OU

La porte XOR

  1. Réalisez le schéma ci-dessous, qui présente une simulation de « circuit » avec une porte XOR. Porte XOR

    Fichier obtenu

    On obtient ce fichier logisim .

  2. Sur le schéma précédent, les deux entrées sont à 0, la sortie à 0.
    Donnez les trois autres possibilités.

    Réponse

    Porte XOR Porte XOR Porte XOR
