TP - Implémenter une structure de graphe

Ce TP doit conduire à créer de A à Z deux modules utilisables tout le reste de l'année. Enregistrez ces fichiers dans un dossier intitulé [Mes_modules] sous les noms donnés.

Remarque importante

La partie 1 va vous conduire à implémenter, sous la forme d'une classe GrapheOriente, les graphes orientés à partir d'un dictionnaire de listes de sucesseurs.
La partie 2 vous fera implémenter les graphes non orientés à partir d'un dictionnaire de listes de voisins et sous la forme d'une classe Graphe.

Méthodes autorisées

Les méthodes usuelles sur les listes Python sont autorisées, à savoir :

  • .append() ;
  • .pop() ;
  • .remove() ;
  • .index() ;

Partie 1 - Classe GrapheOriente

Téléchargez le fichier « à trous » graphes_orientes.py (clic droit -> [Enregistrer la cible du lien sous]) et enregistrez-le dans le dossier [Mes_modules].

Les objets de la classe GrapheOriente sont munis d'un unique attribut : graphe_dico initialisé à None par défaut. Cet attribut est un dictionnaire contenant, pour chaque sommet du graphe, la liste (éventuellement vide) de ses successeurs.

Exemple d'initialisation

Le graphe orienté : Graphe orienté sera implémenté de la façon suivante :

1
2
3
4
5
6
L1 = {'A': ['B', 'C'],
     'B': ['C', 'E'],
     'C': ['A', 'E'],
     'D': ['A', 'C', 'E'],
     'E': ['B', 'C', 'D']}
G = GrapheOriente(L1)

  1. Complétez les méthodes de classe suivantes :

    1. .__init__() : initialisation de l'attribut graphe_dico.
    2. .est_vide() : renvoie True si le graphe ne contient aucun sommet.
    3. .sommets() : renvoie un tableau des sommets du graphe.
    4. .arcs() : renvoie un tableau des arcs du graphe. Ces arcs sont définis sous la forme d'un couple (sommet_depart, sommet_arrivee).
    5. .__str__() : renvoie une chaîne de caractères compatible avec le logiciel Graphviz.
    Plan de test

    On définit un graphe « à la main » :

    1
    2
    3
    4
    5
    6
    7
    if __name__ == "__main__":
        L1 = {'A': ['B', 'C'],
             'B': ['C', 'E'],
             'C': ['A', 'E'],
             'D': ['A', 'C', 'E'],
             'E': ['B', 'C', 'D']}
        G = GrapheOriente(L1)


    Puis on teste dans la console :

    >>> G.est_vide()
    False

    >>> G.sommets()
    ['A', 'B', 'C', 'D', 'E']

    >>> G.arcs()
    [('A', 'B'), ('A', 'C'), ('B', 'C'), ('B', 'E'), ('C', 'A'), ('C', 'E'), ('D', 'A'), ('D', 'C'), ('D', 'E'), ('E', 'B'), ('E', 'C'), ('E', 'D')]

    >>> print(G)
    digraph G {
    A -> B ;
    A -> C ;
    B -> C ;
    B -> E ;
    C -> A ;
    C -> E ;
    D -> A ;
    D -> C ;
    D -> E ;
    E -> B ;
    E -> C ;
    E -> D ;
    }

    >>> G2 = GrapheOriente()

    >>> G2.est_vide()
    True

    >>> G2.sommets()
    []

    >>> G2.arcs()
    []

    >>> print(G2)
    digraph G {
    }


  2. Complétez les méthodes de classe suivantes :

    1. .ordre() : Renvoie l'ordre du graphe.
    2. .est_present() : renvoie True la valeur passée en paramètre est un des sommets du graphe, False sinon.
    3. .degre() : renvoie le degré du sommet passé en paramètre.
      Si ce sommet n'appartient pas au graphe, une erreur d'assertion doit survenir :
      >>> G2.degre('A')
      AssertionError: le sommet A n'appartient pas au graphe

    4. .successeurs() : renvoie le tableau des successeurs du sommet passé en paramètre.
      Si ce sommet n'appartient pas au graphe, une erreur d'assertion doit survenir :
      >>> G2.successeurs('A')
      AssertionError: le sommet A n'appartient pas au graphe

    5. .est_successeur() : renvoie True si le premier sommet passé en paramètre est le successeur du second sommet, False sinon.
      Si le second sommet n'appartient pas au graphe, une erreur d'assertion doit survenir :

      >>> G.est_successeur('A', 'F')
      AssertionError: le sommet F n'appartient pas au graphe


    6. .predecesseurs() : renvoie le tableau des prédécesseurs du sommet passé en paramètre.

      Question

      Un test d'assertion est inutile ici. À votre avis pourquoi ?

    7. .est_predecesseur() : renvoie True si le premier sommet passé en paramètre est le prédécesseur du second sommet, False sinon.
      À nouveau, si le premier sommet n'appartient pas au graphe, une erreur d'assertion doit survenir :

      >>> G.est_predecesseur('F', 'A')
      AssertionError: le sommet F n'appartient pas au graphe


    Plan de test
    >>> G.ordre()
    5

    >>> G.degre('A')
    2

    >>> G.successeurs('A')
    ['B', 'C']

    >>> G.est_successeur('A', 'B')
    False

    >>> G.est_successeur('B', 'A')
    True

    >>> G.predecesseurs('A')
    ['C', 'D']

    >>> G.est_predecesseur('A', 'B')
    True

    >>> G.est_predecesseur('B', 'A')
    False

  3. Complétez les méthodes de classe suivantes :

    1. .ajoute_sommet() : Ajoute le sommet passé en paramètre dans le graphe à condition que celui-ci ne soit pas déjà présent.
      Cette méthode ne renvoie rien.
    2. .supprime_sommet() : Supprime du graphe le sommet passé en paramètre (si celui-ci est présent).
      Cette méthode ne renvoie rien.

      Une piste

      N'oubliez pas qu'un sommet peut être au départ ou bien à l'arrivée d'un arc...

    3. .ajoute_arc() : Cette fonction prend en paramètre un couple de sommet. Si le premier sommet n'est pas présent dans le graphe, il y est ajouté puis l'arc entre les deux sommets est ajouté à condition qu'il ne soit pas déjà présent.
      Cette méthode ne renvoie rien.

    4. .supprime_arc() : Supprime l'arc correspondant du graphe. Cette méthode ne renvoie rien.
      Si le premier sommet n'appartient pas au graphe, ou si l'arc n'existe pas, des erreurs d'assertion doivent survenir :

      >>> G.supprime_arc( ('F', 'D') )
      AssertionError: le sommet F n'appartient pas au graphe

      >>> G.supprime_arc( ('A', 'D') )
      AssertionError: l'arc ('A', 'D') n'appartient pas au graphe


    5. .matrice() : renvoie la matrice d'adjacence du graphe, ainsi que le tableau des étiquettes des sommets afin de pouvoir établir une correspondance entre étiquette et indice dans la matrice.
    Plan de test
    >>> G.ajoute_sommet('F')
    >>> G.est_present('F')
    True

    >>> G.successeurs('F')
    []

    >>> G.supprime_sommet('E')
    >>> print(G)
    digraph G {
    A -> B ;
    A -> C ;
    B -> C ;
    C -> A ;
    D -> A ;
    D -> C ;
    }

    >>> G.ajoute_arc( ('F', 'A') )
    >>> G.ajoute_arc( ('F', 'C') )
    >>> G.ajoute_arc( ('A', 'B') )
    >>> G.ajoute_arc( ('G', 'F') )
    >>> print(G)
    digraph G {
    A -> B ;
    A -> C ;
    B -> C ;
    C -> A ;
    D -> A ;
    D -> C ;
    F -> A ;
    F -> C ;
    G -> F ;
    }

    >>> G.supprime_arc( ('C', 'A') )
    >>> print(G)
    digraph G {
    A -> B ;
    A -> C ;
    B -> C ;
    D -> A ;
    D -> C ;
    F -> A ;
    F -> C ;
    G -> F ;
    }

    >>> G.matrice()
    (['A', 'B', 'C', 'D', 'F', 'G'],
     [[0, 1, 1, 0, 0, 0],
      [0, 0, 1, 0, 0, 0],
      [0, 0, 0, 0, 0, 0],
      [1, 0, 1, 0, 0, 0],
      [1, 0, 1, 0, 0, 0],
      [0, 0, 0, 0, 1, 0]])


Partie 2 - Classe Graphe

Téléchargez le fichier « à trous » graphes_non_orientes.py (clic droit -> [Enregistrer la cible du lien sous]) et enregistrez-le dans le dossier [Mes_modules].

Les objets de la classe Graphe sont munis d'un unique attribut : graphe_dico initialisé à None par défaut. Cet attribut est un dictionnaire contenant, pour chaque sommet du graphe, la liste (éventuellement vide) de ses voisins.

Exemple d'initialisation

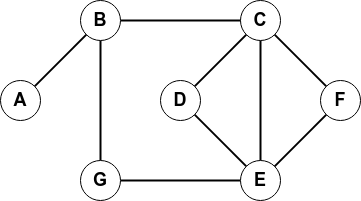

Le graphe : Graphe non orienté sera implémenté de la façon suivante :

1
2
3
4
5
6
7
8
L2 = {'A': ['B'],
     'B': ['A', 'C', 'G'],
     'C': ['B', 'D', 'E', 'F'],
     'D': ['C', 'E'],
     'E': ['C', 'D', 'F', 'G'],
     'F': ['C', 'E'],
     'G': ['B', 'E']}
G = Graphe(L2)

Important

Dans cette partie, aucun exemple de test n'est proposé. Inspirez-vous des tests de la partie précédente pour élaborez vos propres tests et vérifier votre travail.

Pensez à appeler régulièrement l'enseignant pour vous aider dans cette vérification...

Complétez les méthodes de classe suivantes :

  1. .__init__() : initialisation de l'attribut graphe_dico.
  2. .est_vide() : renvoie True si le graphe ne contient aucun sommet.
  3. .sommets() : renvoie un tableau des sommets du graphe.
  4. .aretes() : renvoie un tableau des arêtes du graphe. Ces arêtes sont définies sous la forme d'un couple (sommet_1, sommet_2).

    Attention

    Les couples ('A', 'B') et ('B', 'A') correspondent à la même arête. Ils ne peuvent donc pas être présents tous les deux dans le tableau renvoyé par la méthode aretes().

  5. .__str__() : renvoie une chaîne de caractères compatible avec le logiciel Graphviz.

    Exemple

    Avec l'exemple de graphe proposé au début de cette partie, on obtiendra l'affichage suivant :

    >>> print(G)
    graph G {
    A -- B ;
    B -- C ;
    B -- G ;
    C -- D ;
    C -- E ;
    C -- F ;
    D -- E ;
    E -- F ;
    E -- G ;
    }


  6. .ordre() : Renvoie l'ordre du graphe.

  7. .est_present() : renvoie True la valeur passée en paramètre est un des sommets du graphe, False sinon.

  8. .degre() : renvoie le degré du sommet passé en paramètre.
    Si ce sommet n'appartient pas au graphe, une erreur d'assertion doit survenir.

  9. .voisins() : renvoie le tableau des voisins du sommet passé en paramètre.
    Si ce sommet n'appartient pas au graphe, une erreur d'assertion doit survenir.

  10. .sont_voisins() : renvoie True si les sommets passés en paramètres sont voisins l'un de l'autre, False sinon.
    Si un des deux sommets n'appartient pas au graphe, une erreur d'assertion doit survenir.

  11. .ajoute_sommet() : Ajoute le sommet passé en paramètre dans le graphe à condition que celui-ci ne soit pas déjà présent.
    Cette méthode ne renvoie rien.

  12. .supprime_sommet() : Supprime du graphe le sommet passé en paramètre (si celui-ci est présent).
    Cette méthode ne renvoie rien.

    Une piste

    N'oubliez pas qu'un sommet peut être au départ et à l'arrivée d'une arête...

  13. .ajoute_arete() : Cette fonction prend en paramètre un couple de sommets. Si le premier ou le second sommet ne sont pas présents dans le graphe, il y sont ajoutés puis l'arête entre les deux sommets est ajoutée à condition qu'elle ne soit pas déjà présente.
    Cette méthode ne renvoie rien.

    Une piste

    N'oubliez pas qu'un sommet peu têtre au départ ou bien à l'arrivée d'un arc...

  14. .supprime_arete() : Supprime l'arête correspondante du graphe. Cette méthode ne renvoie rien.
    Si un des sommets n'appartient pas au graphe, ou si l'arête n'existe pas, des erreurs d'assertion doivent survenir.

    Exemple d'utilisation
    >>> G.supprime_arete( ('B', 'A') )
    >>> print(G)
    graph G {
    B -- C ;
    B -- G ;
    C -- D ;
    C -- E ;
    C -- F ;
    D -- E ;
    E -- F ;
    E -- G ;
    }

  15. .matrice() : renvoie la matrice d'adjacence du graphe, ainsi que le tableau des étiquettes des sommets afin de pouvoir établir une correspondance entre étiquette et indice dans la matrice.
