Réseau complexe

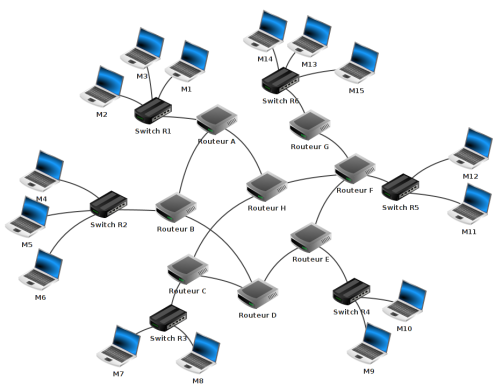

Dans cette partie, nous allons simuler un réseau plus important :

Le fichier Filius correspondant à ce réseau est disponible en téléchargement : reseau_complexe.fls.

Travail à faire

1. Ouvrez le fichier reseau_complexe.fls dans Filius.
2. Faites un ping entre l'ordinateur M2 et l'ordinateur M9 pour vérifier la communication.
3. Supprimez le câble entre les routeurs A et B (on simule une panne).
   Faites à nouveau un ping entre M2 et M9 (il faudra éventuellement en faire plusieurs jusqu'à obtenir une réponse).

4. Remettez le câble entre les routeurs A et B puis supprimez le câble entre A et H.
   Recommencez les ping entre M2 et M9.

   Commentaire

   Vous devez constater (sauf bug du logiciel Filius) que la route emprunté d'un point à un autre n'est pas toujours la même.
   Notamment, en cas de panne d'un routeur ou de liaison coupée, les tables de routage sont recalculées pour s'adapter à l'état du réseau. Tant qu'il existe des routes d'un point à un autre, les machines peuvent communiquer.

   Ce principe de l'existence de plusieurs routes d'un point à un autre dans les réseaux (et tout particulièrement le réseau internet) et d'adaptation des routes suivant l'état du réseau est un principe permettant d'assurer la continuité du service.

   Cette notion sera approfondie en calsse de Terminale.

5. Recommencez les tests précédents en utilisant un traceroute pour constater la modification des chemins.
