Modèle TCP/IP - Modèle OSI

Le modèle des couches TCP/IP

Nous l'avons vu, à chaque phase d'encapsulation, on associe ce que l'on appelle une couche.
On présente souvent ces différentes couches selon le schéma ci-contre :

• Les protocoles HTTP, FTP, SMTP, DNS,... sont associés à la couche « Application ».
• Les protocoles TCP et UDP sont associés à la couche « Transport ».
• Le protocole IP est associé à la couche « Internet ».
• Les trames Ethernet (ou Wifi) sont associées à la couche « Accès réseau ».

A retenir

On nomme ce système de couches modèle de couches TCP/IP (car il repose principalement sur les protocoles TCP et IP).

L'information d'une couche est encapsulée par la couche située « en-dessous » dans ce schéma.
En d'autres termes, la couche la plus « à l'intérieure » des autres est la couche située tout en haut de ce schéma (c'est-à-dire la couche « Application »).

Le modèle des couches OSI

Il existe un autre modèle de couche, le modèle OSI (Open Systems Interconnection).

Attention !

Ce modèle est donné ici à titre d'information (pour le cas où vous le rencontriez pendant vos recherches sur Internet). Toutefois, seul ce qui a été étudié sur le modèle TCP/IP est à connaître .

Le système OSI est antérieur au modèle TCP/IP puisqu'il date des années 1970. C'est un modèle principalement théorique qui a permis de poser les bases des communications réseau.

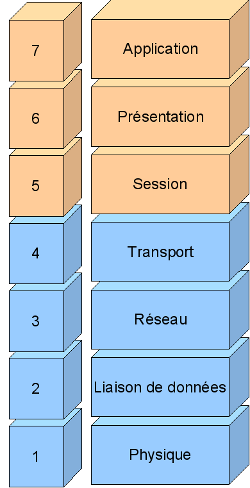

Ce modèle est composé de sept couches (alors que le modèle TCP/IP est composé de quatre couches) :

Il existe des similitudes entre le modèle OSI et le modèle TCP/IP (par exemple on retrouve le protocole IP dans la couche 3 du modèle OSI et TCP dans la couche 4), mais parfois comparer ces deux modèles peut être délicat.
