Intégration d'un routeur

Plusieurs réseaux

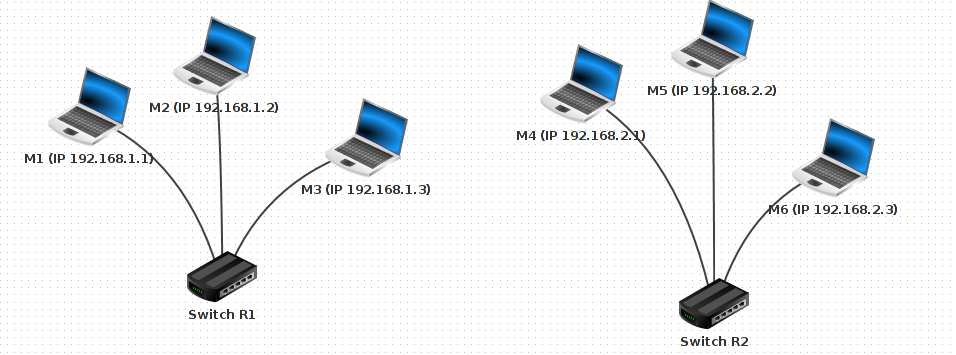

1. Construire un réseau R1 composé d'un switch et des machines M1 (IP 192.168.1.1), M2 (IP 192.168.1.2), M3 (IP 192.168.1.3).
2. Construire un réseau R2 composé d'un switch et des machines M4 (IP 192.168.2.1), M5 (IP 192.168.2.2), M6 (IP 192.168.2.3).

Le réseau 1 a pour adresse 192.168.1.0.
Le réseau 2 a pour adresse 192.168.2.0.

Intégration d'un routeur

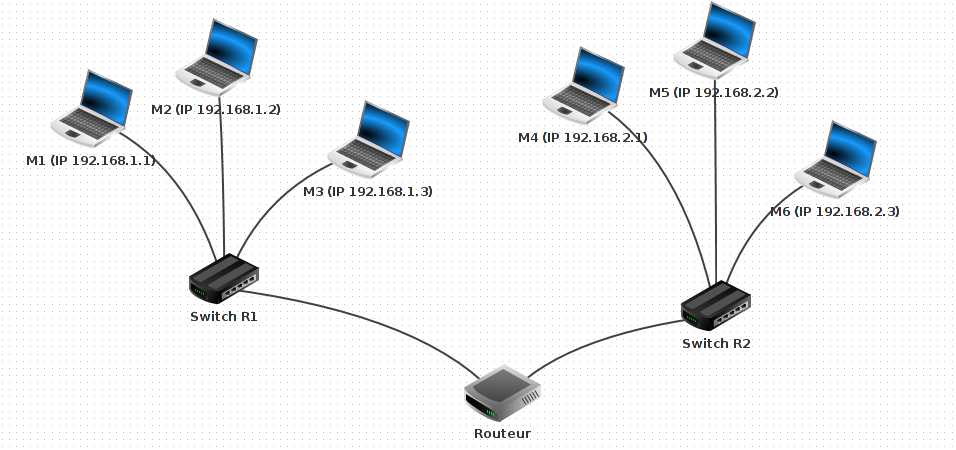

Nous allons relier les deux réseaux précédents en ajoutant un routeur.

Sur le routeur, il est nécessaire de fournir deux adresses (pour interfacer les deux réseaux) :

• une pour l'interface réseau relié au réseau R1,
• une pour l'interface réseau reliée au réseau R2.

Pour cela :

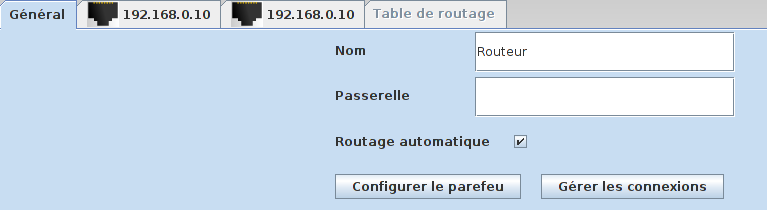

1. Cliquez sur le routeur et sélectionner « routage automatique » :

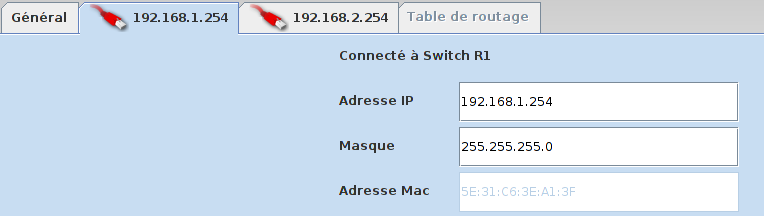

2. Configurez les adresses des interfaces :

Passerelle

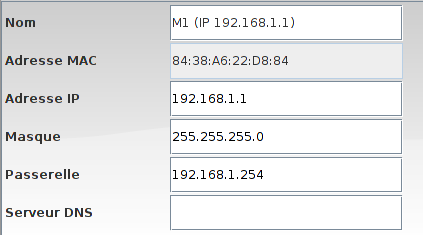

1. Pour chaque machine du réseau R1, renseignez l'adresse du routeur 192.168.1.254 dans le champ « Passerelle » (gateway).

2. Pour chaque machine du réseau R2, renseignez de manière équivalente l'adresse du routeur 192.168.2.254 dans le champ
   « Passerelle » (gateway).

Test du réseau

Nous pouvons à présent tester le fonctionnement du réseau en traçant la communication entre deux machines.

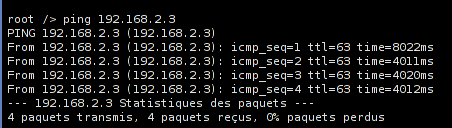

1. Exécutez un ping entre deux machines appartenant ou non au même réseau.
   Par exemple depuis M1 vers M6 :

2. Exécutez un traceroute entre deux machines appartenant ou non au même réseau.
   Par exemple depuis M1 vers M6 :

Traceroute

La commande traceroute permet de suivre le chemin emprunté par un paquet entre 2 machines.
